Systèmes de Vissage

SYSTEMES DE VISSAGE TRANSTECHNIK

Du simple vissage jusqu’à l’assemblage complexe

Depuis plus de 30 ans, de grands noms de diverses industries nous font confiance dans la réalisation de leurs manipulateurs.
Forts de notre expérience et de notre savoir-faire acquis lors de nos différentes réalisations, nous avons développé de nouveaux systèmes de vissage permettant d’augmenter la qualité et la traçabilité de vos assemblages.
Nos solutions sont fiables, facilement intégrables et personnalisables en fonction de vos cahiers des charges.



La gamme la plus étendue du marché

En nous appuyant sur la technologie des moteurs linéaires LinMot et des axes linéaires AFAG, nous vous proposons une multitude de systèmes multi-axes vous permettant de concevoir diverses machines d’assemblage. Nous sommes les seuls à vous offrir une telle diversité de systèmes.

transtec

Systèmes multi-axes de vissage – haute cadence

Manipulateur YZR ES30-200 + PR01-52

Manipulateur XZR PDL 30-200 + PR01-52

Manipulateur YZZRR ES40-200 + 2xPR01-52

Manipulateur YZR ES40-200 + PR02-52

Manipulateur YZZR ES40-100 + ES30-200 + PR02-52

Manipulateur YZZRR ES40-100 + 2 x PR02-52

Manipulateur YZR 3xES40-100 + 6 x PR02-52

Manipulateur XZR PDL40-300 + PR01-70

Manipulateur XZR PDL40-200 + PR02-52

Manipulateur YZR ES40-200 + PR02-52

Manipulateur YZZR ES40-100 + ES30-200 + PR02-52

Manipulateur XZZ’RR’ PDL40-500 +ES30-200 PR02-52

Systèmes multi-axes de vissage – basse et moyenne cadence

Manipulateur XXZZZZRRRR 2 x PDL40-500 +4 x PR02-52

Manipulateur YZR DM01-48x240 + PR02-52

Manipulateur XZR F01-37S + PR01-52

Manipulateur XYZR E01-37S+F01-37S + PR01-52

Manipulateur XX’YZR 2x F01-37S + E01-37S+ PR02-52

Manipulateur XX’YZR 3x F01-37S + PR01-52

Les moteurs linéaires et rotatifs LinRot PR01 et PR02 intègrent tout ce dont vous avez besoin pour effectuer votre opération d’assemblage et ou de vissage.
En fonction de vos spécifications, un capteur de couple et un capteur de force peuvent êtres intégrés dans la série PR02, en option.

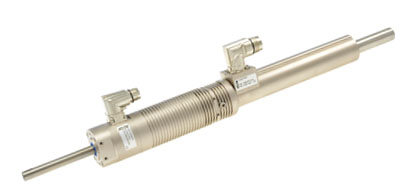

Gamme PR01

Gamme PR01 - Système 100 % électrique à limitation de courant

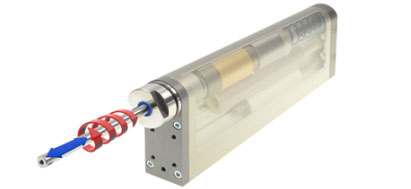

Gamme PR02

Gamme PR02 - Système 100 % électrique - capteurs de couple et de force disponible

Contrôle de mouvement indépendant

Contrôle de mouvement indépendant

Contrôle de la force linéaire

Contrôle de la force linéaire

Contrôle de la position linéaire

Contrôle de la position linéaire

Contrôle de l'angle de rotation

Contrôle de l'angle de rotation

Contrôle du couple de rotation

Contrôle du couple de rotation

Tout au long de votre processus de vissage, les moteurs linéaires rotatifs contrôlent toutes les variables importantes telles que la détection de filets, la position linéaire, la position angulaire, la force d'avance et le couple de vissage. Ces paramètres vous garantissent un assemblage optimal et maîtrisé.

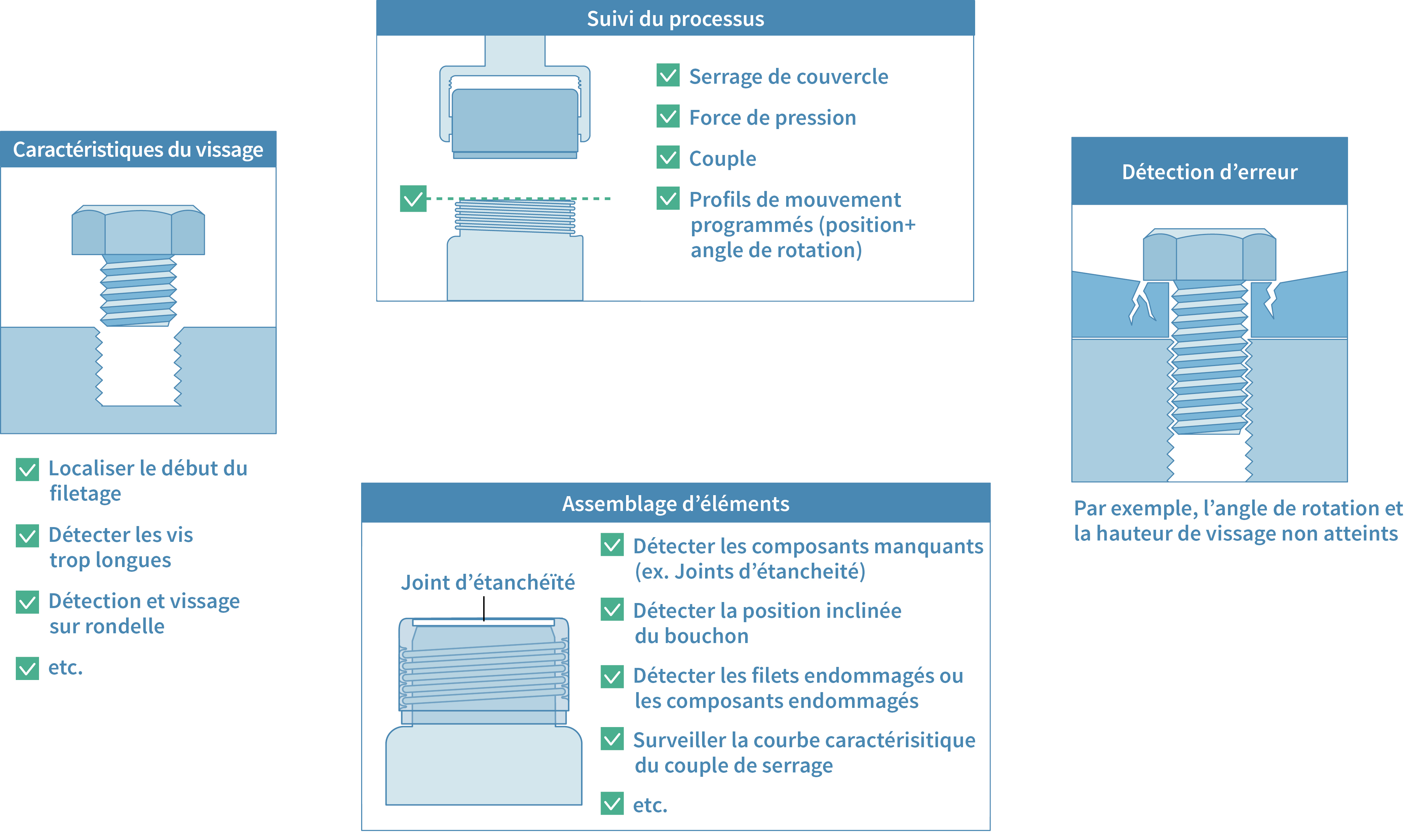

défauts détectés par LinRot

vissage2

Une équipe technique et commerciale à votre service

Nous contacter

03 80 55 00 00

infos@transtechnik.fr

ZA Ahuy Suzon 17 rue des Grandes Varennes BP 46 21121 Ahuy
