Les moteurs linéaires LinMot, entraînements électromagnétiques directs sous forme tubulaire, sont composés de deux parties : le slider et le stator.
Le slider est constitué d’aimants en néodyme montés dans un tube en acier inoxydable de haute précision.
Le stator contient les enroulements du moteur, le capteur de position ainsi qu’un circuit à microprocesseur pour contrôler les performances du moteur.
Le mouvement linéaire produit est purement électrique et sans usure. Il n’y a aucun accouplement intermédiaire.
Les moteurs linéaires LinMot sont extrêmement dynamiques, sans frottement et d’une grande flexibilité.

En savoir plus sur nos moteurs linéaires LinMot

Moteurs linéaires

Notre gamme standard haute performance

  • Gamme complète : P01 à P10
  • Vitesse max. : 7,3 m/s
  • Accélérations max : 780 m/s² et
    975 m/s²
  • Courses : de 50 mm à 1800 mm

Moteurs linéaires inox

Pour vos applications Agro et Pharma

  • Gammes PS01-37, PS01-48 et
    PS01-70
  • Protection INOX EN 1.4404/AISI 316

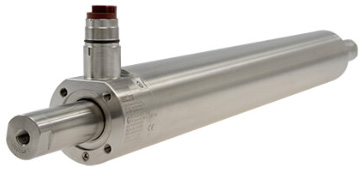

Moteurs linéaires atex

Pour les atmosphères explosives

  • Versions ATEX destinées aux zones 1/2 (gaz) et zones 21/22 (poussières)
  • Force maxi : 888 N -IP67
  • IP 67

Guidages linéaires

  • Guidages type B
  • Guidages type H
  • Guidages INOX SM et H01
  • Moteurs linéaires P04
  • Accessoires guidages linéaires

Accessoires moteurs linéaires

  • Règles externes
  • Roulements spéciaux
  • Ventilateurs
  • Graisses / lubrifiants

Variateurs LinMot

Gamme de variateurs adaptés pour les applications de positionnement exigeantes et le pilotage de manipulateurs à base de moteurs LinMot.

Accessoires variateurs

  • Moteurs rotatifs ECxx
  • Connecteurs
  • Config & câbles RJ45
  • Alimentations, filtres…

Câbles moteurs

  • Câbles moteurs P01
  • Câbles moteurs P10

MagSpring

  • MagSpring stators MS01-20
  • MagSpring stators MS01-37
  • MagSpring sliders ML01-12
  • Accessoires MagSpring

Une équipe technique et commerciale à votre service

Nous contacter

03 80 55 00 00

infos@transtechnik.fr

ZA Ahuy Suzon 17 rue des Grandes Varennes BP 46 21121 Ahuy

Copyright 2020 TRANSTECHNIK

Les moteurs linéaires tubulaires LinMot

Les moteurs linéaires LinMot fonctionnent sur le principe de l’entraînement électromagnétique direct.

La force électromagnétique engendre un mouvement linéaire direct, sans faire appel à des cames, pignons, courroies ni à d’autres dispositifs mécaniques.

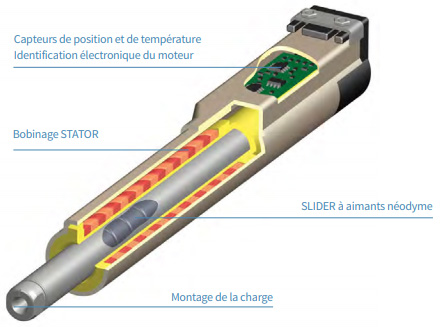

Le moteur ne comporte que deux éléments : le slider et le stator. Le slider est constitué d’aimants néodyme placés dans un tube d’acier inoxydable de haute précision. Le stator est composé du bobinage moteur, d’un revêtement interne en polymère, des capteurs de position et de température assurant la surveillance thermique du moteur.

Téléchargements :



L’énergie pneumatique est utilisée dans de nombreuses applications industrielles de différents domaines d’activités.
Intéressante dans certains cas, notamment grâce au faible coût d’achat de modules linéaires, d’unités de rotation, de pinces… cette technologie peut très vite poser des contraintes en terme d’augmentation de cadence, de flexibilité, d’environnement et générer de fortes dépenses d’investissement et de frais d’exploitation.
