Modules LinMot

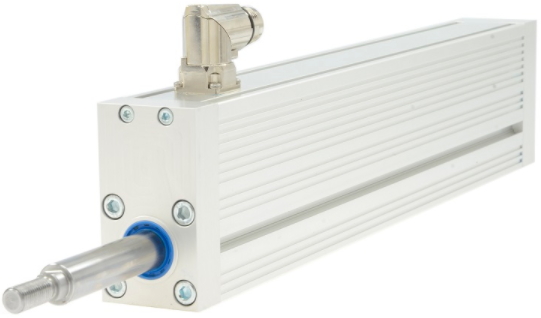

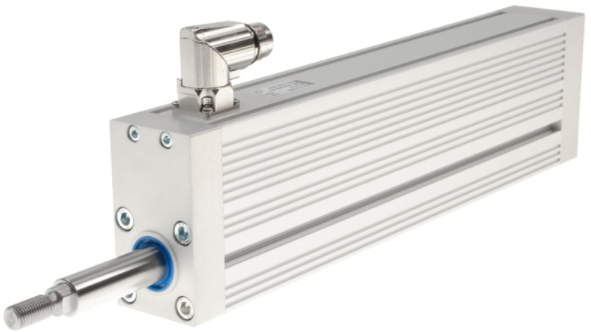

MODULES LINMOT P04 – 80 mm

  • Guidage à moteur intégré P04-37x120F/80 et 135 -HP-R
  • Course 80 et 135 mm
  • Force maxi 255 N
  • Force constante 63 N
  • Vitesse max 3,8 m/s

MODULES LINMOT P04 – 135 mm

  • Guidage à moteur intégré P04-48 x 240 F
  • Course 100 mm
  • Force maxi 572 N
  • Force constante 190 N
  • Vitesse max 2.9 m/s

MODULES LINMOT B01-37 et 48

  • Guidages pour moteur PS01-37x120 et 37 x 240
  • Courses de 160 mm à 340 mm
  • Force maxi 255 N (PS01-37x2120) et 308 N (PS01-37x240)
  • Force constante 48/87 N et 52/96 N
  • Vitesse max. 3,8 m/s

MODULES LINMOT H01 et H10

  • Guidages pour moteurs PS01-23x80, PS01-37x120 et 37 x 240, PS01-48x240 et 360, P10-70x60, 160, 240 et 400
  • Courses de 60 mm à 510 mm
  • Forces maxi 280 N (PS01-23x160) et 308 N (P10-70x400)
  • Forces constantes 30/46 N (PS0123x...) à 1 100 N (P10-70x400)
  • Vitesse max. 2 m/s à 5.2 m/s

MODULES LINMOT DM 01-23X80-HP-R-…

  • Guidage avec moteur PS01-23X80-HP-R
  • Courses 60 à 350 mm en Horizontal
  • Courses 60 à 290 mm en Verticale
  • Force maxi 67 N
  • Force constante 8.95 N

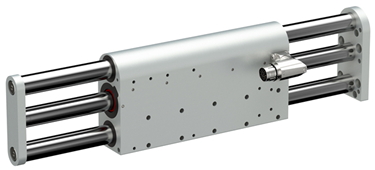

MODULES LINMOT DM 01-37X120-HP-R-…

  • Guidage avec moteur PS01-37X120-HP-R
  • Courses 95 à 495 mm en Horizontal
  • Courses 95 à 295 mm en Verticale
  • Force maxi 255 N
  • Force constante 62 à 87 N N

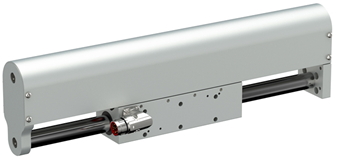

MODULES LINMOT DM 01-48X150-HP-C-…CS01

  • Guidage avec moteur PS01-48X150-HP-R
  • Courses 125 à 575 mm en Horizontal
  • Force maxi 360 N
  • Force constante 112 à 150 N

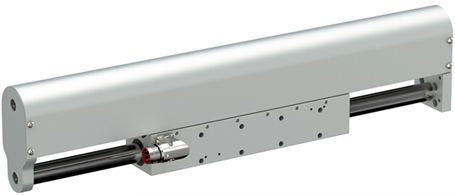

MODULES LINMOT DM 01-48X240-HP-C-…CS01

  • Guidage avec moteur PS01-48X240-HP-R
  • Courses 95 à 485 mm en Horizontal
  • Force maxi 485 N
  • Force constante 170 à 233 N

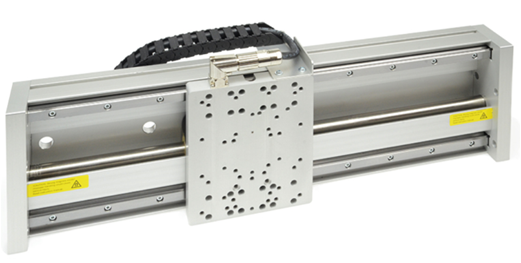

MODULES PORTIQUES LINMOT E01-37S

  • Guidages  idéales pour portiques et systèmes de vissage
  • Grande rigidité mécanique
  • Longueur de course maxi 1 838 mm
  • Force maxi de 255 N
  • Règle externe ABSOLU ou INCRÉMENTALE en option

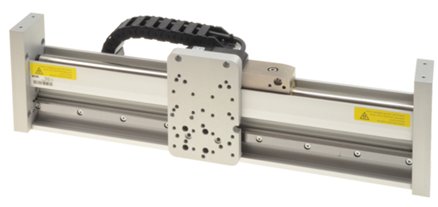

MODULES PORTIQUES LINMOT F01-37S et F01-48

  • Guidages pour portiques légers
  • Courses maxi. 1 900 mm  / 2150 mm
  • Forces maxi. 255 N / 1024 N
  • Règle externe ABSOLU ou INCRÉMENTALE en option

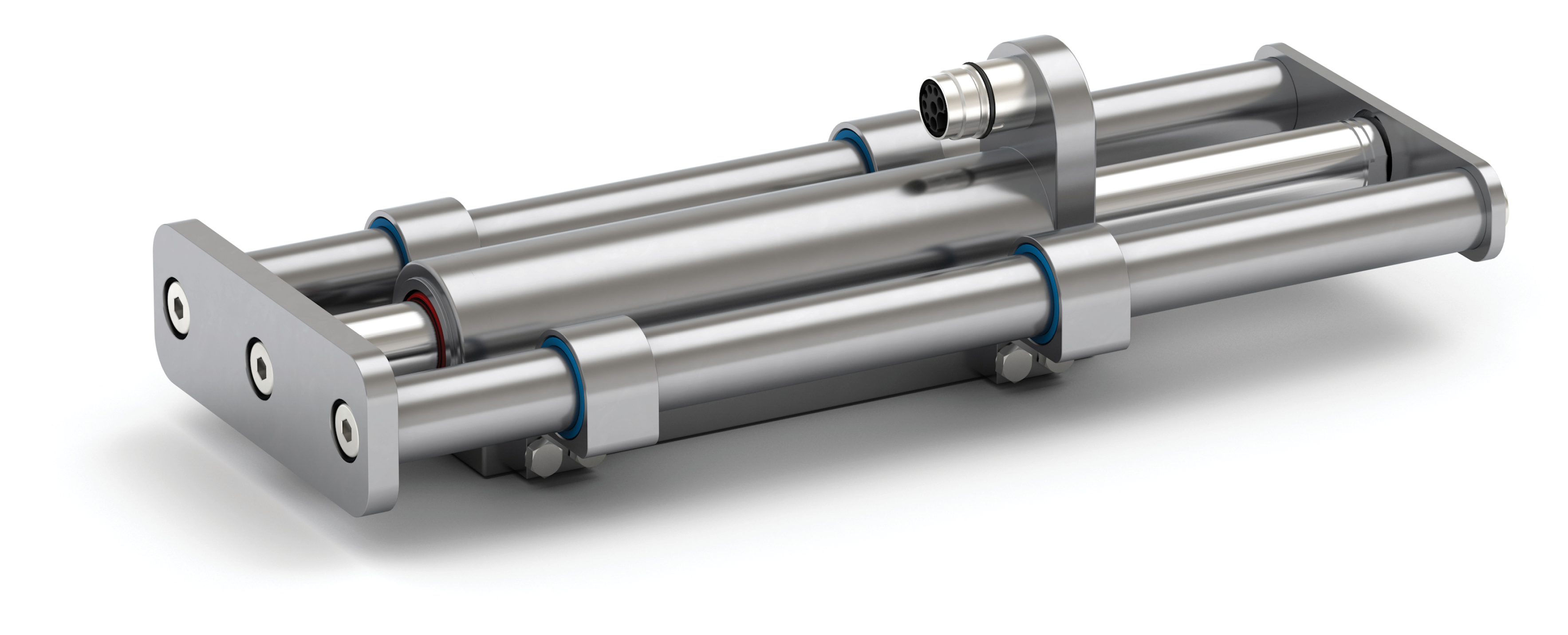

MODULES INOX LINMOT SM01-37-SSC

  • Guidage avec moteur PS01-37x120F-HP-SSC
  • Courses 85 à 390 mm
  • Force maxi 210 N
  • Force constante 23 à 63 N
  • Vitesse max 4,6 m/s

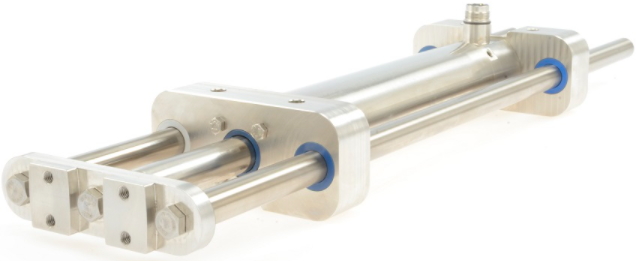

MODULES INOX LINMOT H01-48-SSC

  • Guidage avec moteur PS01-48x240F-SSC
  • Courses 210 à 510 mm
  • Force maxi 496 N
  • Force constante 84 à 240 N
  • Vitesse max 3,4 m/s

Variateurs LinMot

Gamme de variateurs adaptés pour les applications de positionnement exigeantes et le pilotage de manipulateurs à base de moteurs LinMot.

Accessoires variateurs

  • Moteurs rotatifs ECxx
  • Connecteurs
  • Config & câbles RJ45
  • Alimentations, filtres…

Câbles moteurs

  • Câbles moteurs P01
  • Câbles moteurs P10

MagSpring

  • MagSpring stators MS01-20
  • MagSpring stators MS01-37
  • MagSpring sliders ML01-12
  • Accessoires MagSpring
