Multi-axes
Systèmes multi axes de haute précision
Notre partenariat exclusif avec la société
nous permet de vous proposer des systèmes de positionnement ultra-précis et très dynamiques. Ces systèmes sont uniques, spécifiques et créés avec vous, en rapport avec vos besoins et contraintes. Différentes technologies peuvent être utilisées (à entraînement direct, moteur brushless).
Ces systèmes vous permettront d’augmenter votre compétitivité, votre précision et la qualité de vos assemblages.
Une multitude de configurations peuvent être proposées.
Tous les systèmes sont assemblés et testés avant leur livraison chez vous.
Quelques exemples de réalisations

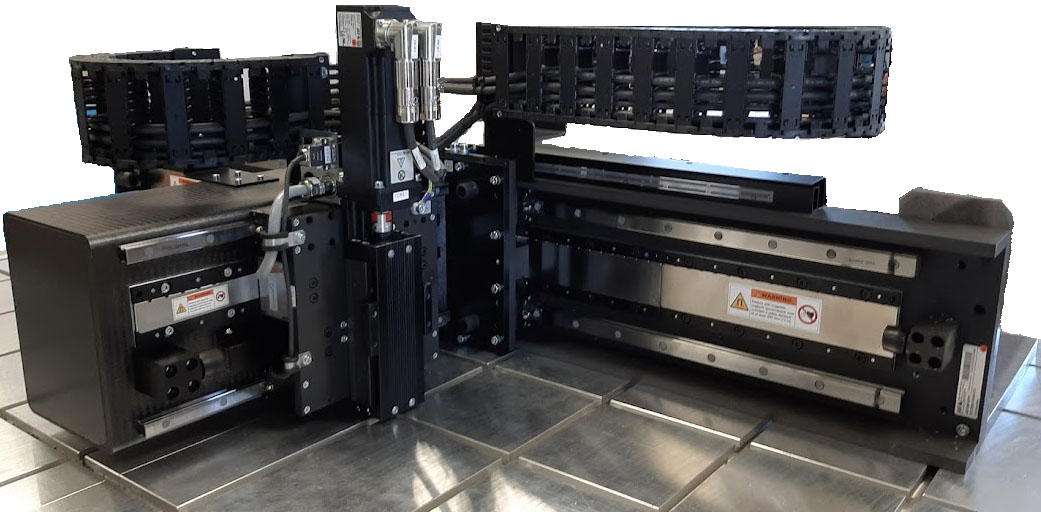

Portique synchronisé
- Utilisation en 3 équipes 7 jours sur 7
- Espace d'installation spécifié
- Chaînes porte-câbles avec espace pour câbles supplémentaires
- Base en granit rectifié de haute précision
- Servomoteurs avec broches rectifiées, montantes et systèmes de mesure linéaires optiques supplémentaires
- Vitesse maximale : 0,75 m/s
- Accélération maximale : 5 m/s²
- Répétabilité : ± 1 µm
- Résolution de positionnement : 0,2 µm
- Course : 850 x 750 x 150 mm
Tables croisées synchronisées
- Utilisation en 3 équipes 7 jours sur 7
- Espace d'installation spécifié
- Axes moteurs linéaires avec systèmes de mesure linéaires
Axe X
- Course : 400 mm
- Résolution de positionnement : 1,0 µm
- Précision de positionnement : 50 µm
- Répétabilité : ± 5 µm
- Accélération : 20 m/s²
- Vitesse : 2 m/s
Axe Y
- Course : 350 mm
- Résolution de positionnement : 1,0 µm
- Précision de positionnement : 50 µm
- Répétabilité : ± 5 µm
- Accélération : 10 m/s²
- Vitesse : 1m/s
Axe Z1
- Course : 400 mm
- Résolution de positionnement : 1,0 µm
- Précision de positionnement : 50,0 µm
- Répétabilité : ± 10,0 µm
- Accélération : 20 m/s²
- Vitesse : 2 m/s
Axe Z2
- Course : 400 mm
- Résolution de positionnement : 1,0 µm
- Précision de positionnement : 50,0 µm
- Répétabilité : ± 10,0 µm
- Accélération : 10 m/s²
- Vitesse : 1m/s
Système 5 axes avec axes à moteurs linéaires sur paliers à air
- Exigences très élevées en matière de précision
- Espace d'installation spécifié par le client
- Système prêt à fonctionner
- Table avec fonction inclinaison / roulis
- Le système complet est construit sur du granit usiné avec une grande précision
- Monté sur des ressorts pneumatiques pour l'isolation des vibrations
- Tables à coins avec servomoteurs à couple élevé avec axes de broche (processus asynchrone)
- Moteurs linéaires sans fer
- Répétabilité : 50 nm
- Qualité de synchronisation : 0,1 µm à 100 mm/s
- Résolution de positionnement : 1 nm
- Erreur de hauteur / précision de course : ± 1 µm
Axe X
- Course : jusqu'à 500 mm
- Accélération : 5 m/s²
- Vitesse : 1000 mm/s
Axe Y
- Course : jusqu'à 1500 mm
- Accélération : 5 m/s²
- Vitesse : 1000 mm/s
Axe Z
- Course : jusqu'à 10 mm
- Plage de déplacement Tilt and Shift : 1°
- Accélération : 0,5 m/s²
- Vitesse : 10 mm/s

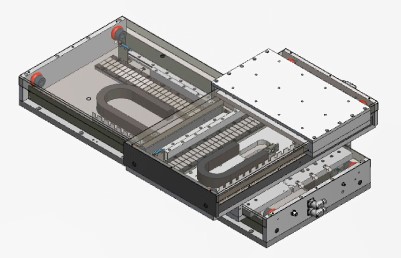

Table croisée avec moteurs linéaires
- Table croisée avec précision pour une précision de contour maximale
- Couvercle en tôle
- Position de montage horizontale
- Précision absolue et répétitive très élevée
- Espace d'installation compact
- Capteurs intégrés pour la fonction de sécurité SLS
- Prêt à brancher
- Systèmes de mesure optique linéaire à haute résolution
- Moteurs linéaires à noyau de fer pour une puissance continue élevée
- Capteurs PNP intégrés pour la fonction de sécurité SLS
- Guides de rail avec chaîne à billes
- Chaînes énergétiques internes
- Masse de charge : 30 kg
- Résolution de positionnement : 0,1 µm
- Répétabilité : 0,2 µm
- Précision absolue : 5 µm
- Précision de course hauteur/côté : ± 20 µm / ± 5 µm
- Vitesse maximale : 0,5 m/s
- Accélération maximale : 5 m/s² avec une charge de 30 kg
Axe X
- Entraînement direct via un moteur linéaire à noyau de fer
- Course : 500 mm
Axe Y
- Entraînement direct via un moteur linéaire à noyau de fer
- Course : 350 mm
Table croisée avec vis à billes
- Table croisée avec des exigences élevées en matière de précision et de rigidité
- Position de montage horizontale
- Espace d'installation compact
- Conception compacte et très rigide (poutre d'essieu en aluminium massif)
- Rails de guidage THK
- Entraînement avec vis à billes et servomoteurs brushless
- Chaînes porte-câbles avec espace pour câbles supplémentaires (en option, selon les exigences du client)
- Jeu de câbles assemblés (longueur selon les exigences du client)
- Charge maximale : 10kg
- Vitesse maximale : 0,5 m/s
- Accélération maximale : 5 m/s²
- Résolution de positionnement : 0,5 µm
- Répétabilité : 10 µm
- Précision de positionnement : ± 100 µm absolu
- Précision de course hauteur/côté : ± 50 µm
Axe X
- Course : jusqu'à 1000 mm
Axe Y
- Course : jusqu'à 800 mm
