Moteurs couples / tables rotatives

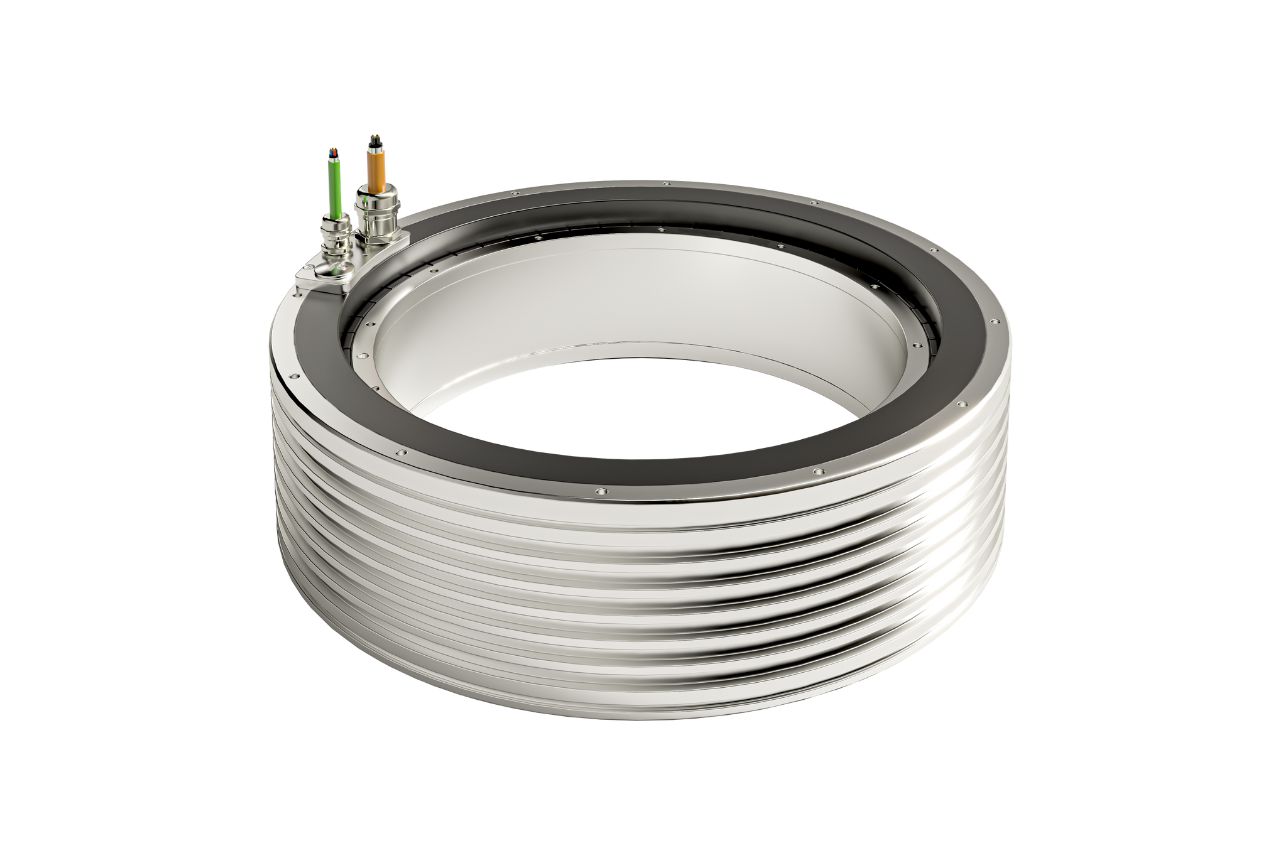

Moteurs couples

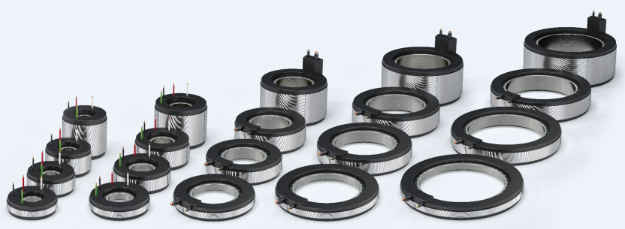

categ-moteurs-couples-1

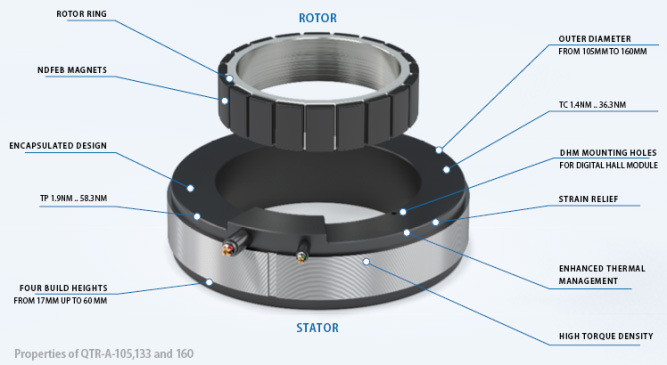

categ-moteurs-couples-2

Les moteurs couples sont des moteurs à entraînement direct à aimants permanents qui tournent le long d'un axe.
Ils peuvent être utilisés partout où un mouvement de rotation est nécessaire et offrent de nombreux avantages par rapport aux servomoteurs conventionnels.
La série QTR convient à des applications dans des marchés tels que les semi-conducteurs, le médical, la machine-outil, l'impression, les tables rotatives, l'automatisation industrielle et la robotique.

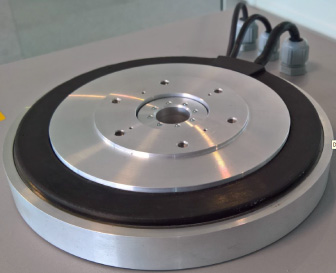

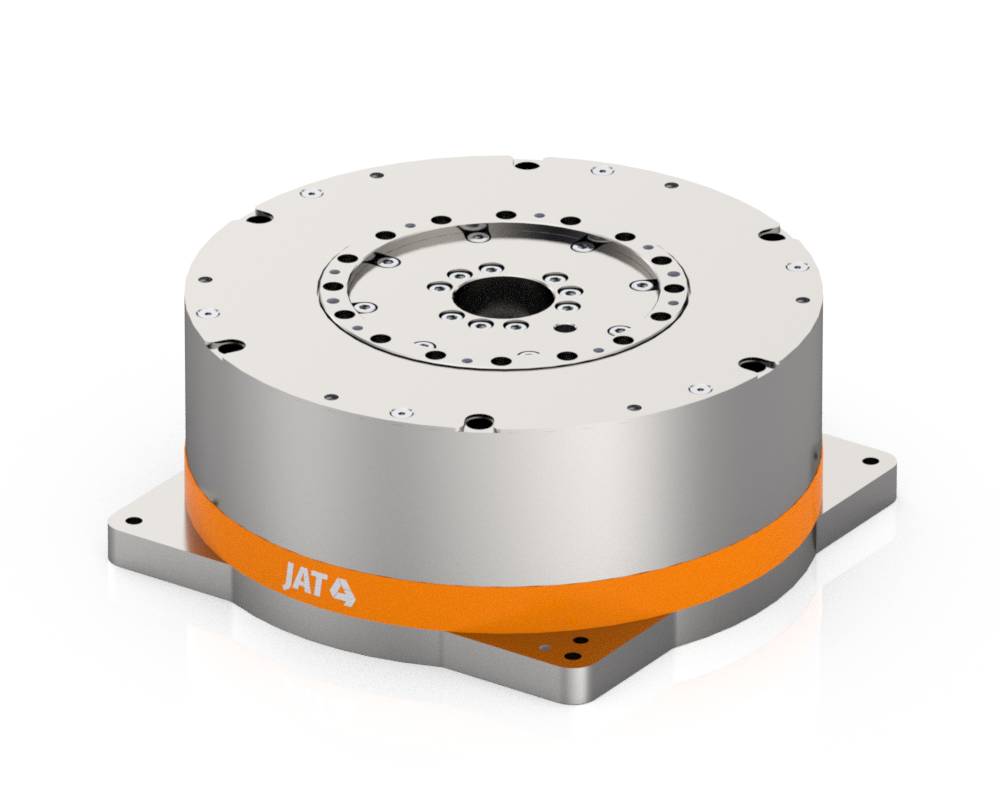

Tables rotatives

Les tables rotatives à entraînement direct sont disponibles dans différentes classes de puissance, avec différents roulements à rouleaux, différents systèmes de mesure et des variateurs de puissance parfaitement adaptés.
La conception modulaire facilite l'adaptation du système d'entraînement aux différentes applications.
Les modules peuvent être configurés rapidement et facilement pour éviter de nouveaux développements.

categ-moteurs-couples-3

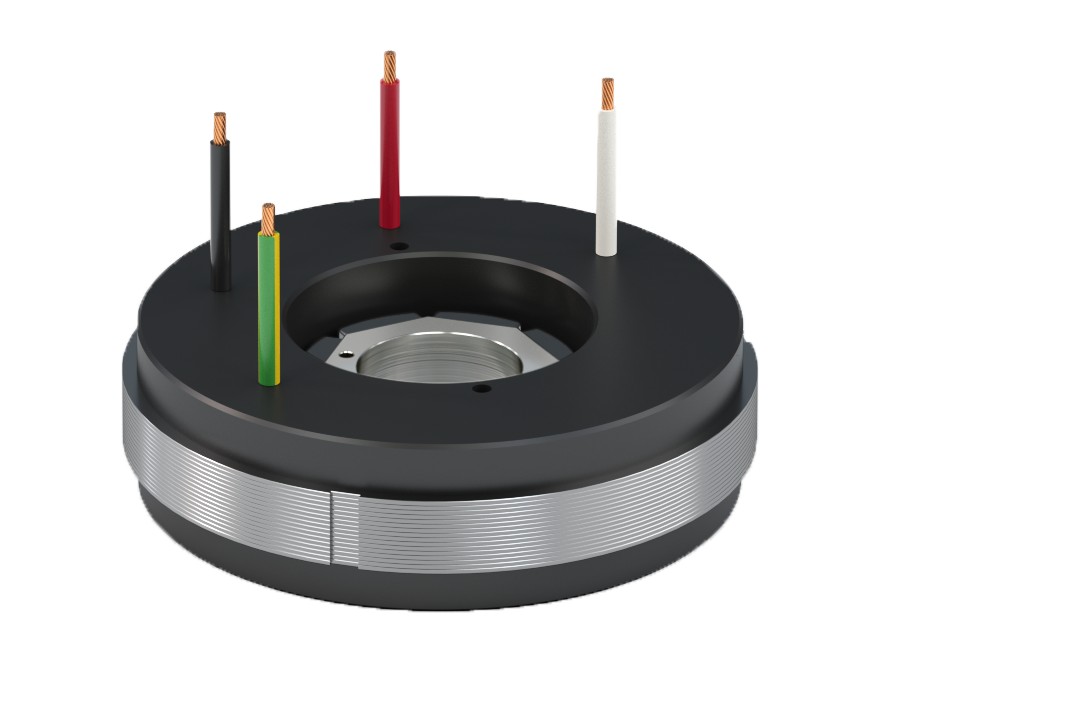

Moteurs couples QTR-A-65

Pour petites applications

  • 4 tailles
  • 0,39 à 3,67 Nm (couple max.)
  • 0,27 à 2,32 Nm (couple nominal)
  • Vit. Rot. : 1030 à 6130 tr/min

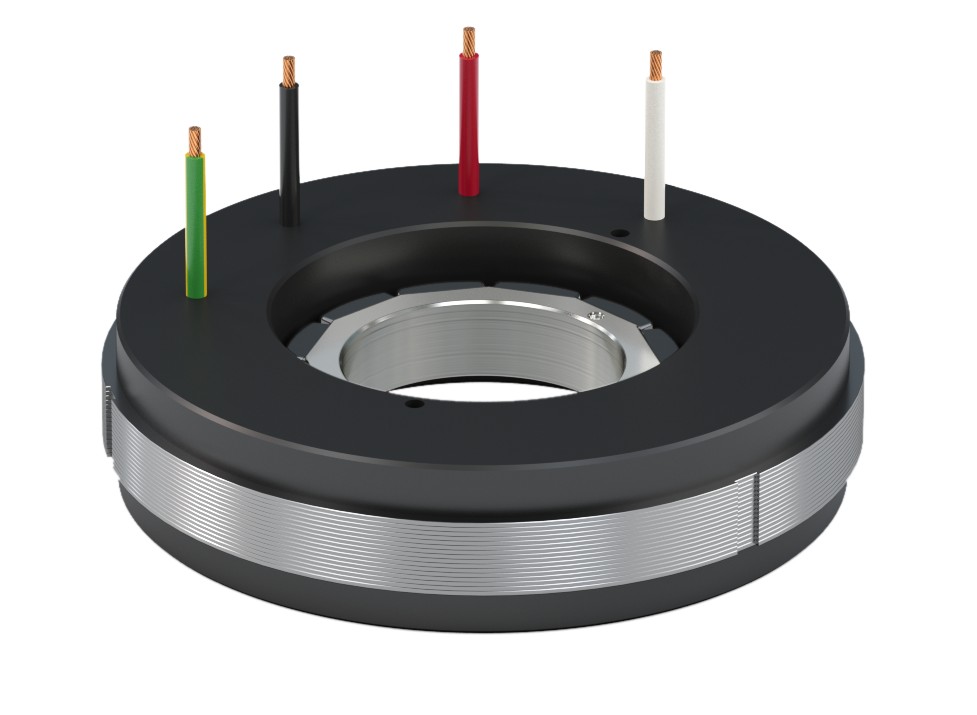

Moteurs couples QTR-A-78

Pour applications basses tensions

  • 4 tailles
  • 0,80 à 7,5 Nm (couple max.)
  • 0,55 à 4,75 Nm (couple nominal)
  • Vit. Rot. : 350 à 2660 tr/min

Moteurs couples QTR-A-105

Accélérations et vitesses élevées

  • 4 tailles
  • 1,9 à 18 Nm (couple max.)
  • 1,4 à 12 Nm (couple nominal)
  • Vit. Rot. : 412 à 6918 tr/min

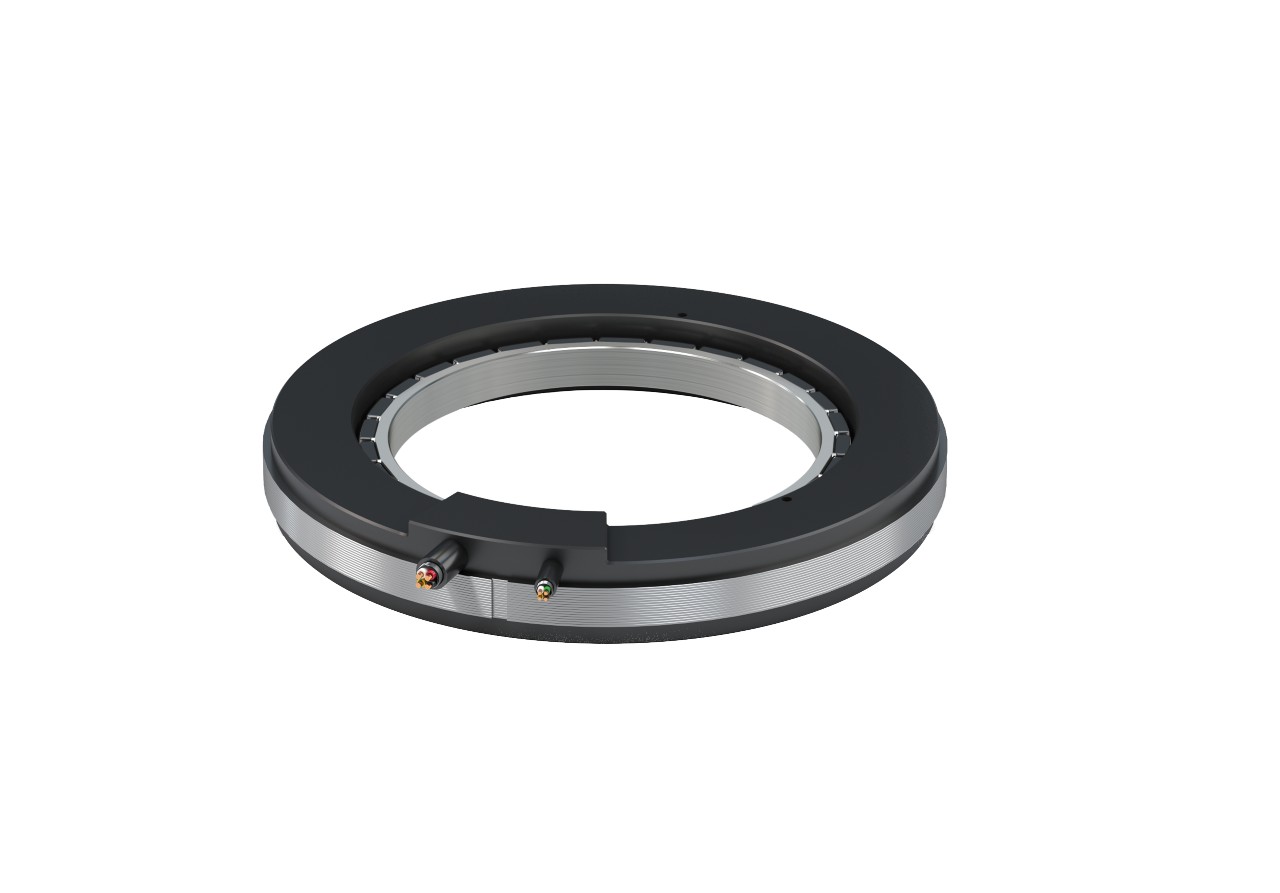

Moteurs couples QTR-A-133

        Idéal pour les bancs tests

  • 4 tailles
  • 3,7 à 35,3 Nm (couple max.)
  • 2,6 à 21,9 Nm (couple nominal)
  • Vit. Rot. : 452 à 3477 tr/min

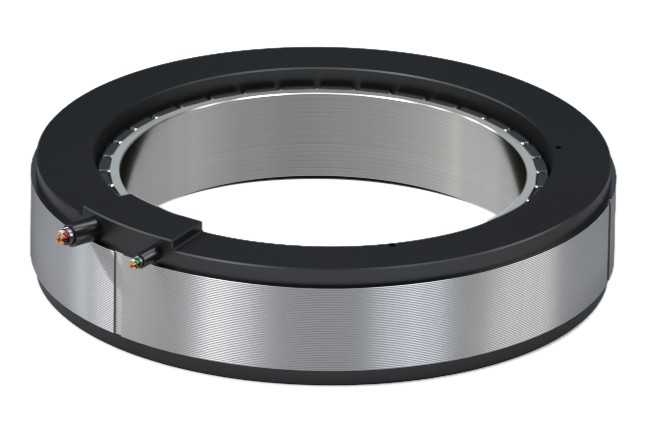

Moteurs couples QTR-A-160

        Puissance et polyvalence

  • 4 tailles
  • 6,2 à 58,33 Nm (couple max.)
  • 4,1 à 36,3 Nm (couple nominal)
  • Vit. Rot. : 385 à 2095 tr/min

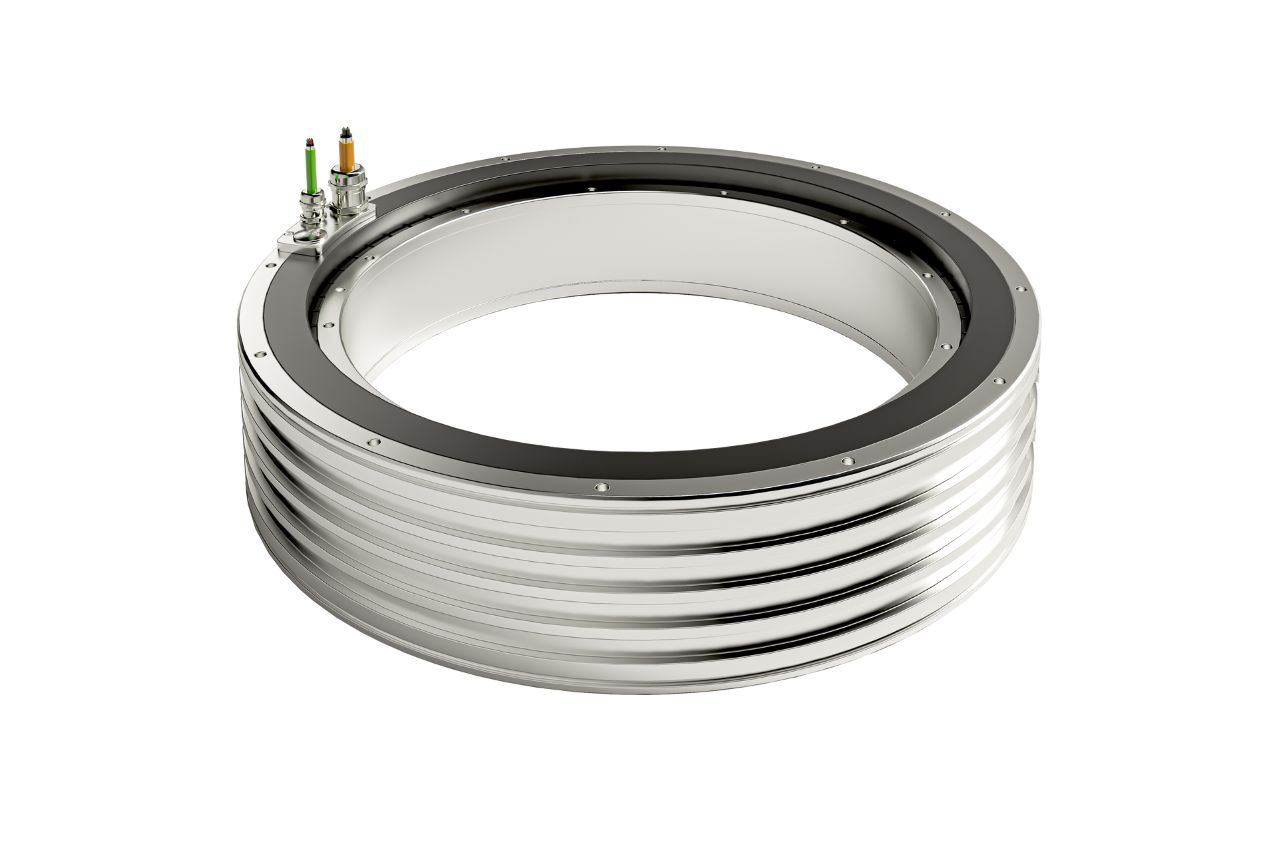

Moteurs couples QTL-A-210

       Idéal pour les tables d'indexation

  • 3 tailles
  • 173 à 346 Nm (couple max.)
  • 65 à 142 Nm (couple nominal)
  • Vit. Rot. : 326 à 716 tr/min

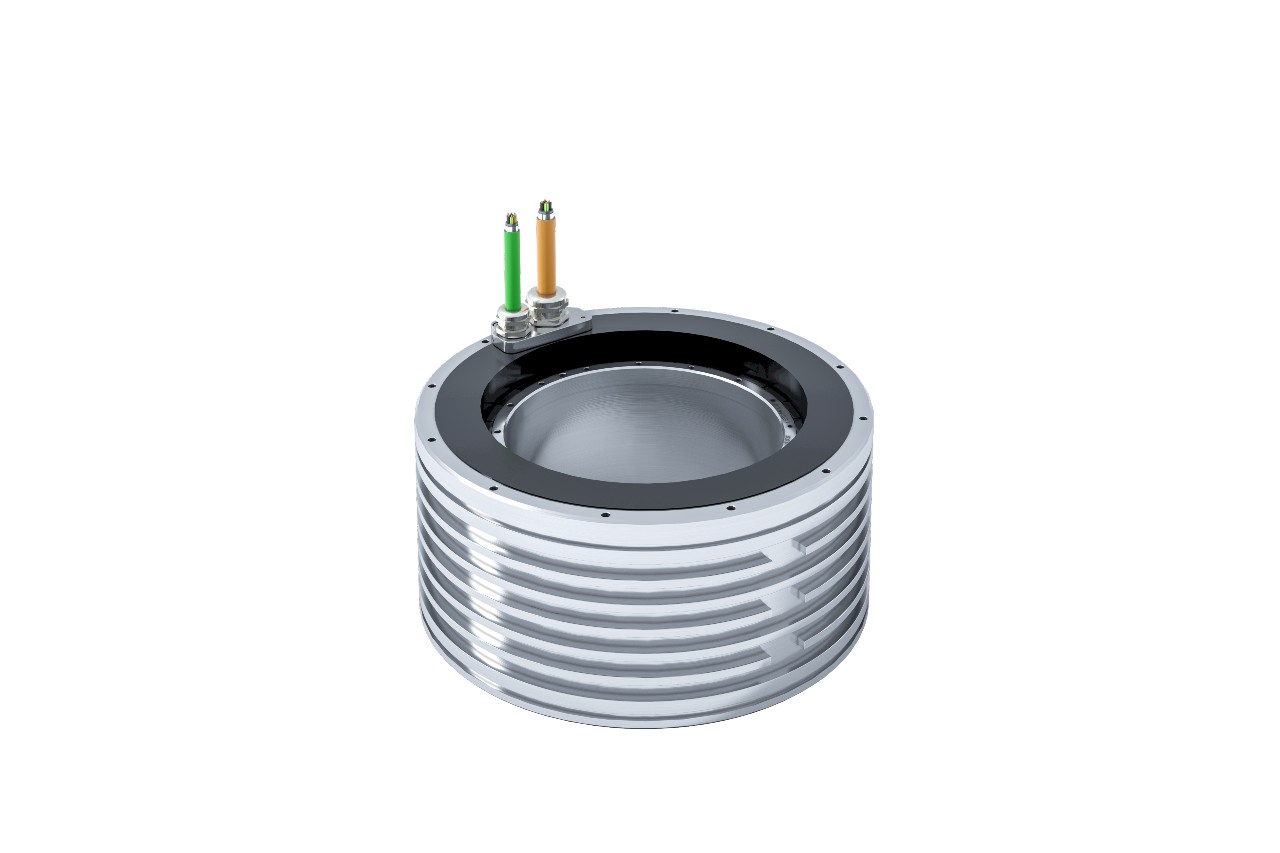

Moteurs couples QTL-A-230

        Gestion thermique améliorée

  • 3 tailles
  • 173 à 346 Nm (couple max.)
  • 67 à 147 Nm (couple nominal)
  • Vit. Rot. : 321 à 709 tr/min

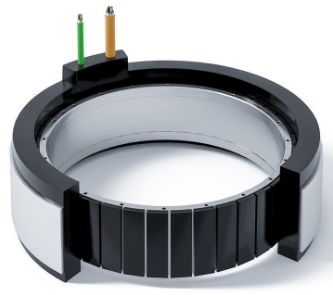

Moteurs couples QTL-A-290

        Mouvements très dynamiques

  • 3 tailles
  • 389 à 778 Nm (couple max.)
  • 140 à 305 Nm (couple nominal)
  • Vit. Rot. : 130 à 306 tr/min

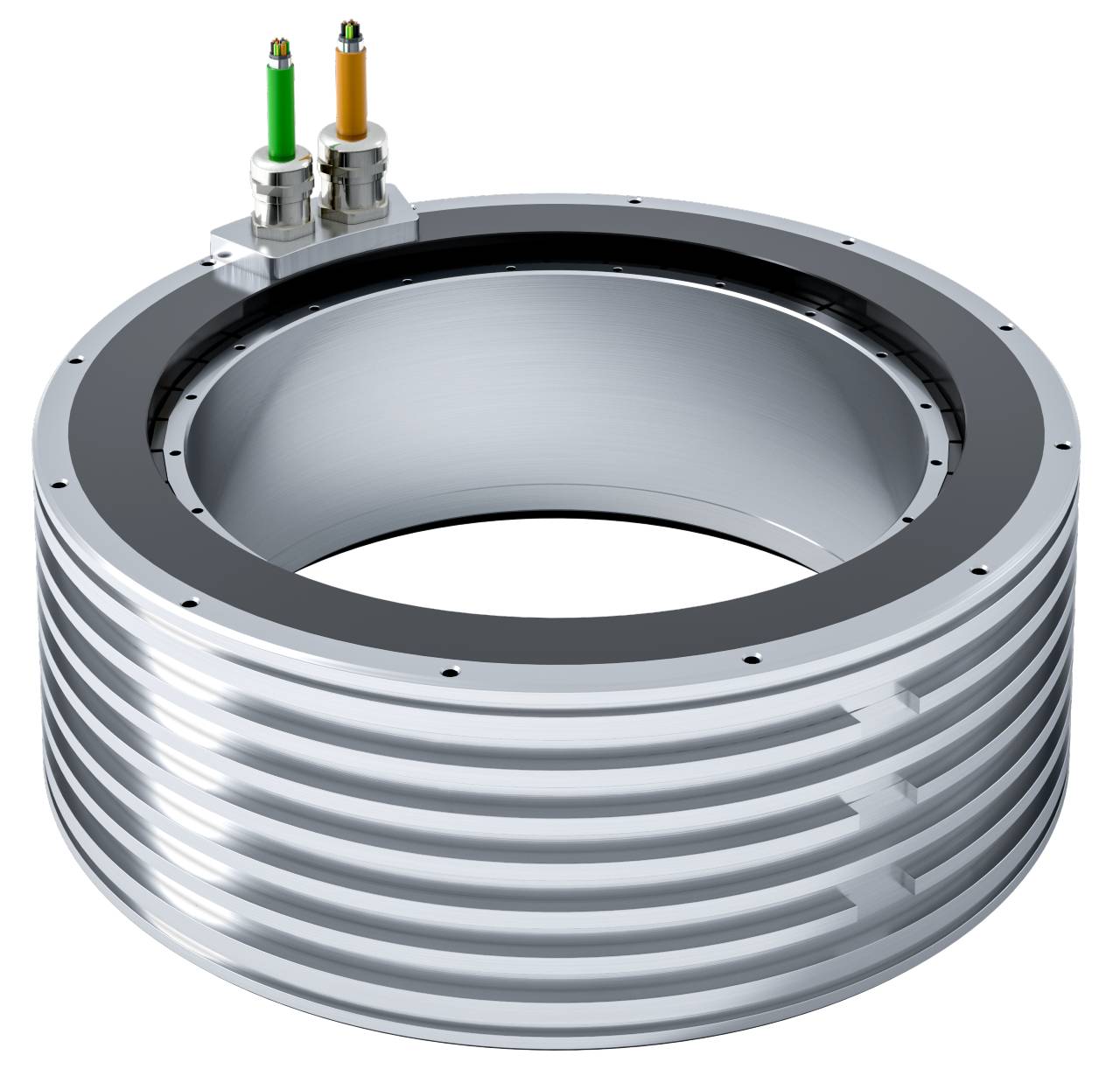

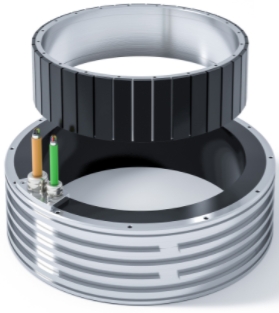

Moteurs couples QTL-A-310

         Fiable et robuste

  • 3 tailles
  • 389 à 778 Nm (couple max.)
  • 140 à 305 Nm (couple nominal)
  • Vit. Rot. : 130 à 306 tr/min

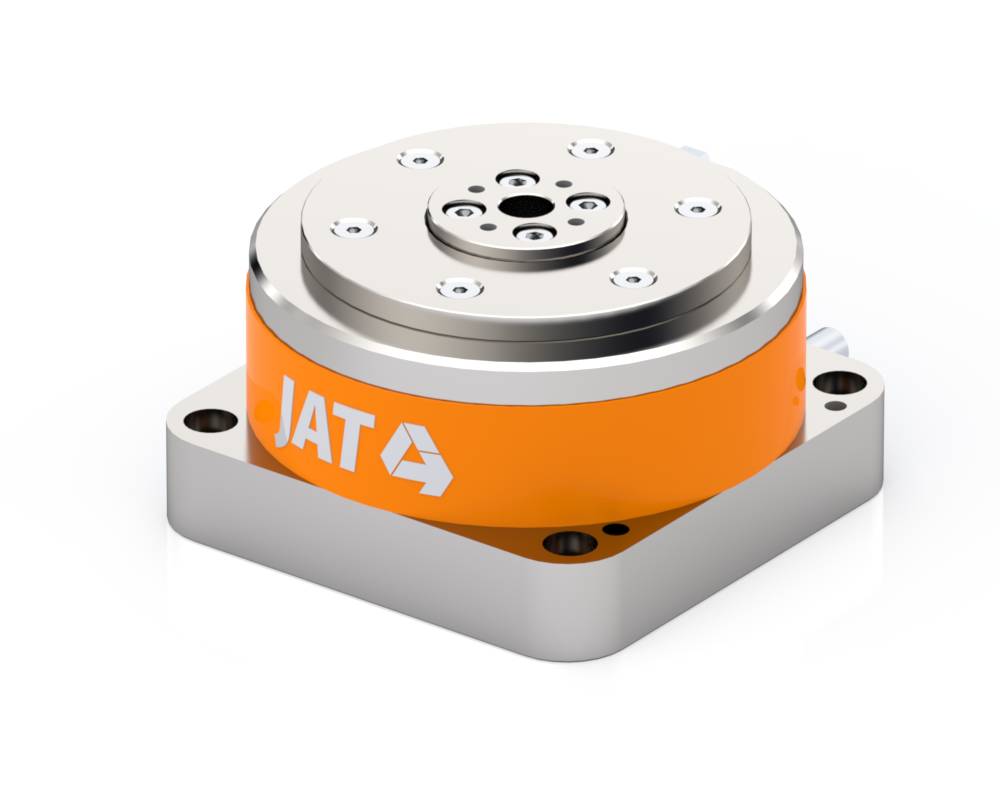

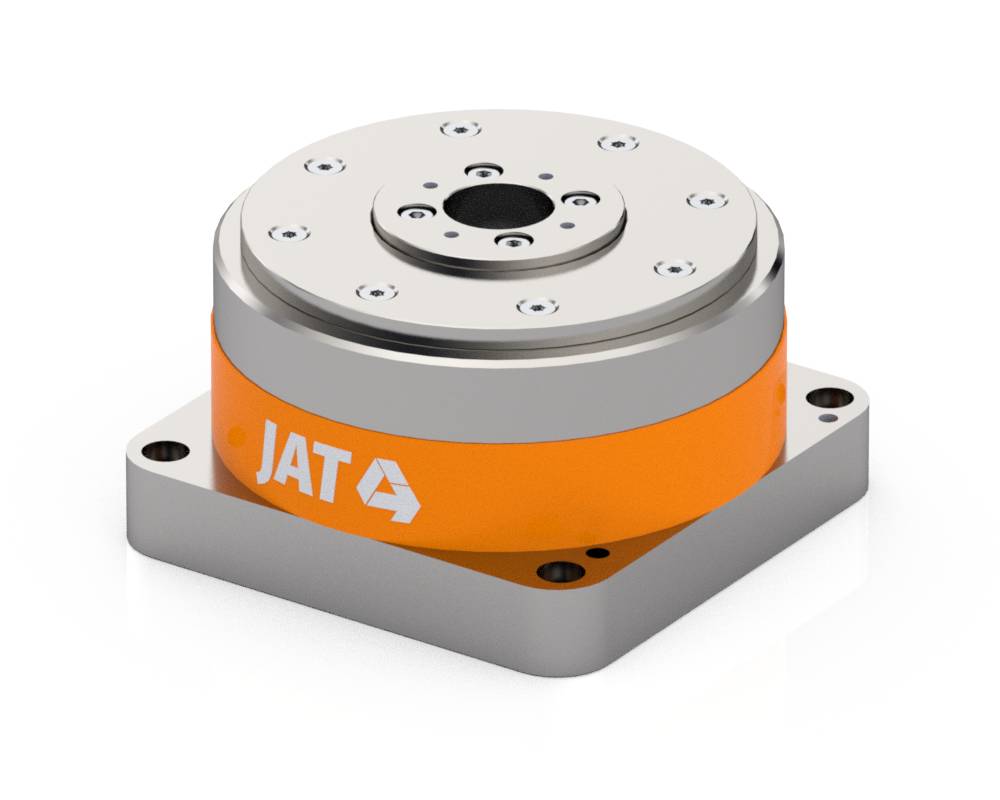

Table rotative HRT-65-17

Faible couple / Grande précision

  • Couple nominal : 0,18 Nm
  • Couple de crête : 0,57 Nm
  • Passage arbre creux : 18 mm
  • Vit. Rot. Nominale : 500 tr/min
  • Vit. Rot. Max : 1000 tr/min

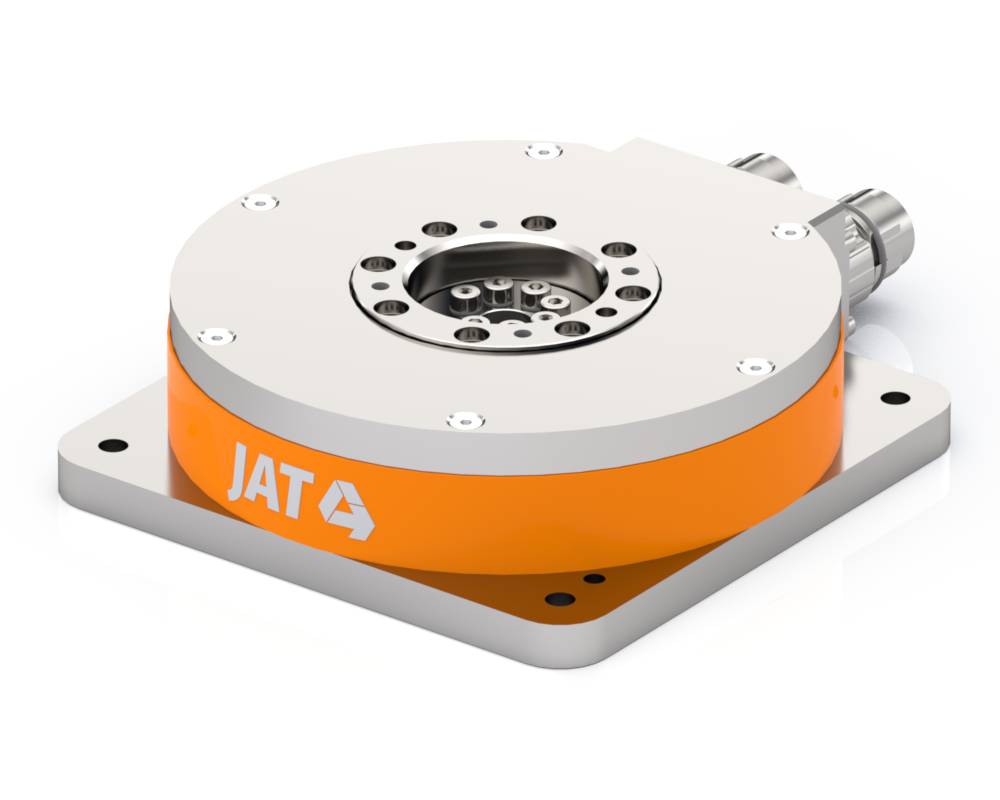

Table rotative HRT-105-25

Pour petites tables rotatives

  • Couple nominal : 1,6 Nm
  • Couple de crête : 6 Nm
  • Passage arbre creux : 10 mm
  • Vit. Rot. Nominale : 500 tr/min
  • Vit. Rot. Max : 1000 tr/min

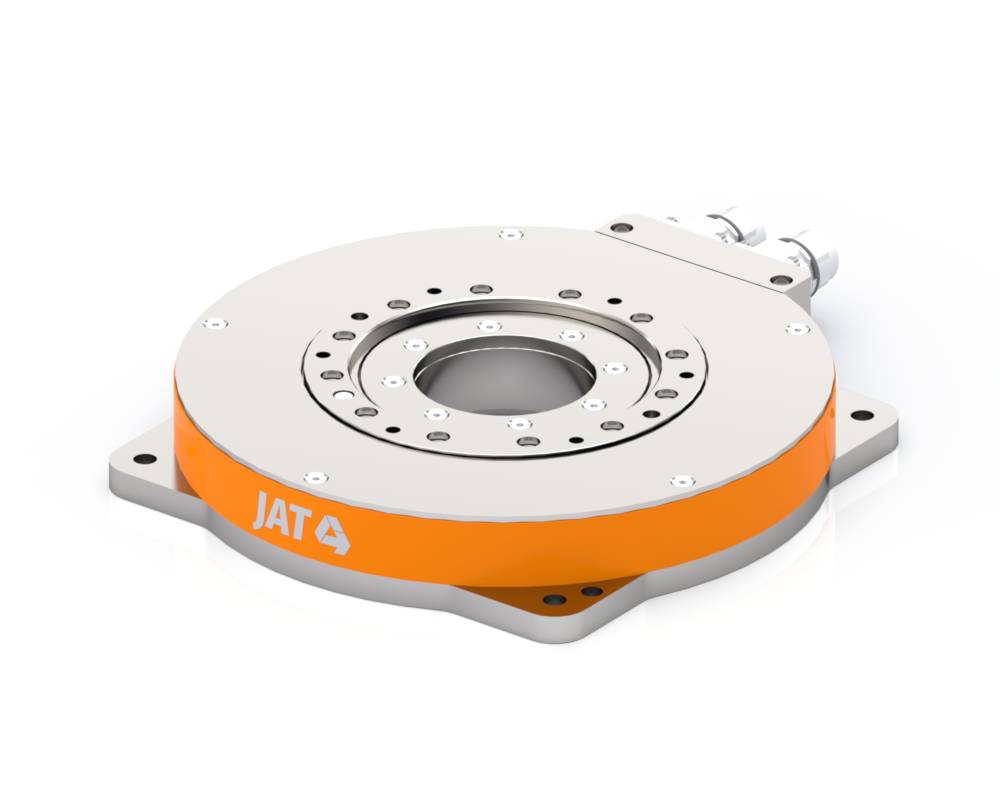

Table rotative HRT-160-17 et 25

Pour petits carrousels de distribution

  • Couple nominal : 2,35 et 4,7 Nm
  • Couple de crête : 9,2 et 19,3 Nm
  • Passage arbre creux : 18 et 19 mm
  • Vit. Rot. Nominale : 180 et 500 tr/min
  • Vit. Rot. Max : 1000 tr/min

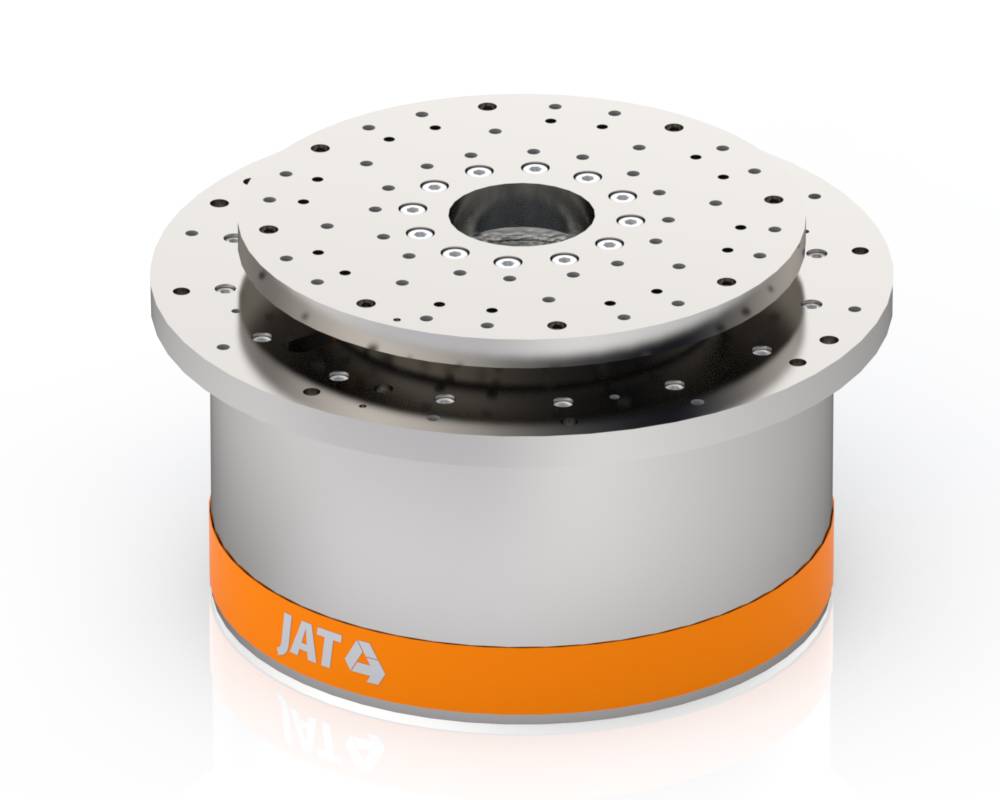

Table rotative HRT-290-85

Pour tables rotatives

  • Couple nominal : 70 Nm
  • Couple de crête : 400 Nm
  • Passage arbre creux : 38 mm
  • Vit. Rot. Nominale : 50 tr/min
  • Vit. Rot. Max : 150 tr/min

Variateurs associés

La polyvalence en fonction de votre application

Gamme de variateurs de qualité possédant de nombreuses fonctions.
Nos variateurs permettent la réalisation et le pilotage de systèmes mécatroniques très exigeants en matière de vitesse, positionnement et précision.
