La série PR01 et la série PR02 combinent un moteur linéaire et un moteur rotatif en une seule solution intégrée.
Ces deux moteurs sont à entrainement direct
. Il n’y a donc aucun élément mécanique pouvant se détériorer avec le temps.
Les deux moteurs sont entraînés individuellement et indépendamment. Leurs mouvements linéaires et rotatifs sont très dynamiques. Ces derniers peuvent être synchronisés ou programmés de manière indépendante.

Selon le besoin de l’application, l’utilisateur choisit parmi les diverses tailles, avec des couples allant de 1,5 à 8,9 Nm et des courses jusqu’à 300 mm, répondant ainsi à de nombreuses applications industrielles.
En plus de la version standard, il existe également des variantes avec un réducteur intégré, un arbre creux et des accessoires en inox.

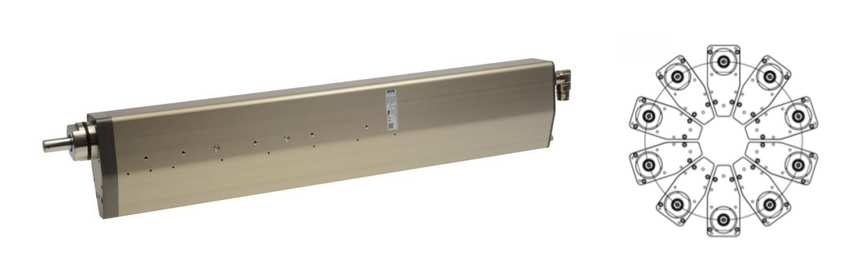

La nouvelle série de moteurs PR02 se caractérise par un nouveau design dans lequel les moteurs et les composants supplémentaires sont intégrés dans un boîtier compact. Des options peuvent être installées, telles qu’un ressort magnétique « MagSpring », un capteur de couple et un capteur de force.
Un MagSpring correctement dimensionné assure la compensation passive de la masse mobile de l’outillage et des moteurs, ce qui empêche l’axe de tomber en cas de perte de puissance.
Les capteurs de couple et de force permettent des processus de bouchage précis, reproductibles et enregistrables, souvent nécessaires dans les industries pharmaceutiques ou médicales.
Avec une hauteur optimisée, le PR02 est facilement intégrable du fait de son faible encombrement.
Son nettoyage est rapide et facile grâce à ses surfaces lisses, garantissant une hygiène optimale.

Moteurs linéaires rotatifs PR01-52

Parfait pour orienter, clipser et pré visser

  • Axes linéaires et rotatifs dédiés pour le pré-vissage, l'orientation et le clipsage de pièces
  • Contrôle courant
  • Course 80, 100 et 150 mm
  • Couple de serrage maxi 2,2 Nm
  • Couple de serrage constant 0,47 N
  • Design compact et ensemble léger
  • Équipé d'une tige creuse pour l'alimentation pneumatique de votre préhenseur

Moteurs linéaires rotatifs PR01-52 avec réducteurs

Positionnements précis et dynamiques pour des charges à fort moment d'inertie

  • Axes linéaires et rotatifs dédiés pour le pré-vissage, l'orientation et le clipsage de pièces
  • Contrôle courant
  • Réducteurs 5.1 et 10.1
  • Course 100 mm
  • Couple de serrage maxi 10 Nm (5.1) et 20 Nm (10.1)
  • Couple de serrage constant 2 Nm (5.1) et 4 Nm (10.1)
  • Design compact et ensemble léger
  • Équipé d'une tige creuse pour l'alimentation pneumatique de votre préhenseu

Moteurs linéaires rotatifs PR01-70

Couples de serrage plus puissant et encombrement réduit

  • Axes linéaires et rotatifs dédiés pour le pré-vissage, l'orientation et le clipsage de pièces
  • Contrôle courant
  • Course 150 mm
  • Couple de serrage maxi 8.9 Nm
  • Couple de serrage constant 1.4 Nm
  • Design compact et ensemble léger
  • Équipé d'une tige creuse pour l'alimentation pneumatique de votre préhenseur
  • Disponible en version INOX SSC (Nez de fixation)

Moteurs linéaires rotatifs PR01-84

Couple de serrage puissant

  • Axes linéaires et rotatifs dédiés pour le pré-vissage, l'orientation et le clipsage de pièces
  • Contrôle courant
  • Courses 150 et 300  mm
  • Couple de serrage maxi 8.9 Nm
  • Couple de serrage constant 1.4 Nm
  • Disponible en version INOX SSC (Nez de fixation)
  • Équipé d'une tige creuse pour l'alimentation pneumatique de votre préhenseur

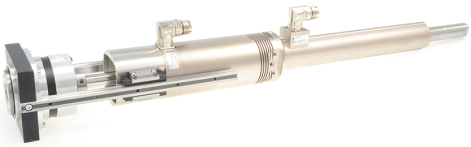

Moteurs linéaires rotatifs PR01-84 avec réducteurs

Positionnements précis et dynamiques pour des charges à fort moment d'inertie

  • Axes linéaires et rotatifs dédiés pour le pré-vissage, l'orientation et le clipsage de pièces
  • Contrôle courant
  • Réducteurs 5.1, 7.1 et 10.1
  • Course 150 mm
  • Couple de serrage maxi 40 Nm (5.1) , 56 Nm (7.1) et 75 Nm (10.1)
  • Couple de serrage constant 8.5 Nm (5.1), 12 Nm (7.1) et 75  Nm (10.1)
  • Design compact et ensemble léger
  • Équipé d'une tige creuse pour l'alimentation pneumatique de votre préhenseur

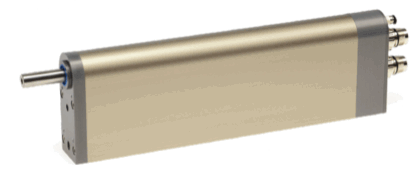

Moteurs linéaires rotatifs PR02-52



Pour un contrôle parfait du couple de serrage

  • Axes linéaires et rotatifs dédiés pour le vissage, l'orientation et le clipsage de pièces
  • Course 100 mm
  • Couple de serrage maxi 2,2 Nm
  • Couple de serrage constant 0,47 N
  • Design compact et hygiénique
  • Équipé d'une tige creuse pour l'alimentation pneumatique de votre préhenseur
  • Capteur de couple et capteur de force en option

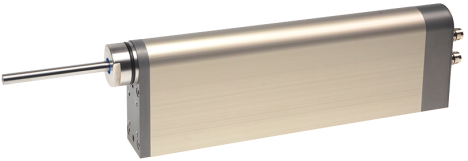

Moteurs linéaires rotatifs PR02-88

Compacité et serrages aux couples précis

  • Axes linéaires et rotatifs dédiés pour le vissage, l'orientation et le clipsage de pièces
  • Courses 150 et 300 mm
  • Couple de serrage maxi 10 Nm
  • Couple de serrage constant 3 Nm
  • Design compact et hygiénique
  • Équipé d'une tige creuse pour l'alimentation pneumatique de votre préhenseur
  • Capteur de couple en option

Accessoires moteurs linéaires rotatifs

  • Adaptateurs
  • Brides
  • Ventilateurs / radiateurs
  • Magsprings

Variateurs LinMot

Gamme de variateurs adaptés pour les applications de positionnement exigeantes et le pilotage de manipulateurs à base de moteurs LinMot.

Accessoires variateurs

  • Moteurs rotatifs ECxx
  • Connecteurs
  • Config & câbles RJ45
  • Alimentations, filtres…

Câbles moteurs

  • Câbles moteurs P01
  • Câbles moteurs P10
